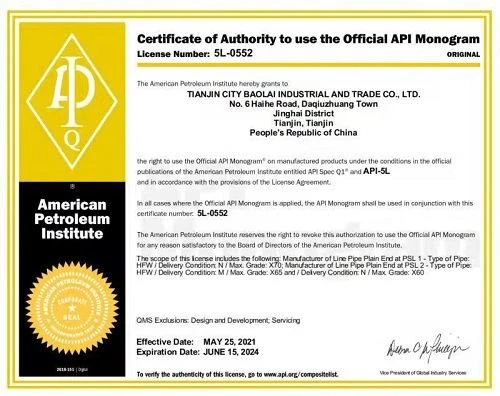

· Tempoh: 2020/5/25 - 2024/6/15
· No .: 5l -0552
· Badan pensijilan: Institut Petroleum Amerika
Skop
1. tujuan dan liputan
Tujuan spesifikasi ini adalah untuk menyediakan piawaian untuk paip yang sesuai untuk digunakan dalam menyampaikan gas, air, dan minyak dalam industri minyak dan gas asli .
Spesifikasi ini meliputi paip garis keluli lancar dan dikimpal . ia termasuk paip biasa, berulir, dan paip-end, serta paip dan paip melalui-ftowline (TFL) dengan hujung yang disediakan untuk digunakan dengan gandingan khas {{6}
Walaupun mesyuarat paip garis kosong spesifikasi ini terutama dimaksudkan untuk solek medan oleh kimpalan circumferential, pengilang tidak akan bertanggungjawab untuk kimpalan lapangan .
2. Tahap Spesifikasi Produk (PSL)
Spesifikasi ini menetapkan keperluan untuk dua tahap spesifikasi produk (PSL I dan PSL 2) . Kedua -dua penamaan PSL ini menentukan tahap yang berbeza dari keperluan teknikal standard . PSL 2 mempunyai keperluan mandatori untuk bersamaan karbon, kekuatan maksimum, kekuatan maksimum, dan kekuatan maksimum {}}
Keperluan yang hanya digunakan untuk PSL I atau hanya PSL 2 adalah keperluan . yang tidak ditetapkan untuk PSL tertentu yang digunakan untuk PSL I dan PSL 2.
Pembeli boleh menambah keperluan untuk membeli pesanan untuk sama ada PSL I atau PSL 2, seperti yang disediakan oleh keperluan tambahan (Lampiran F) dan pilihan lain (4 . 2 dan 4.3).
3. gred
Gred (lihat nota) yang diliputi oleh spesifikasi ini adalah gred standard A25, A, B, X42, X46, X52, X56, X60, X65, X70 dan X80; dan mana -mana gred pertengahan (gred yang lebih tinggi daripada x42, pertengahan hingga dua gred standard berurutan, dan dipersetujui oleh pembeli dan pengilang) .
PIP PSL I boleh dibekalkan dalam gred A25 hingga X 70.
Paip PSL 2 boleh dibekalkan dalam gred b melalui x 80.
Keluli Kelas II (CI II) dikembalikan semula dan mungkin mempunyai ciri -ciri threading yang lebih baik daripada kelas I (ci l) . kerana Kelas II (CI II) mempunyai kandungan fosforus yang lebih tinggi daripada kelas I (CI L), mungkin lebih sukar untuk bengkok {{1}
Paip yang dihasilkan sebagai gred X60 atau lebih tinggi tidak boleh digantikan untuk paip yang diperintahkan sebagai gred X52 atau lebih rendah tanpa kelulusan pembeli .
Nota: Reka bentuk gred adalah dimensi . gred A dan B tidak termasuk rujukan kepada kekuatan hasil minimum yang ditentukan; Walau bagaimanapun, sebutan gred lain terdiri daripada huruf A atau X, diikuti oleh dua digit pertama kekuatan hasil minimum yang ditentukan dalam U . s . unit adat .
4. dimensi
Saiz yang digunakan di sini adalah sebutan tanpa dimensi, yang diperolehi dari diameter luar yang ditentukan seperti yang diukur dalam unit adat u . s ., dan sediakan a
kaedah mudah merujuk saiz paip dalam teks dan jadual (tetapi
bukan untuk penerangan pesanan) . saiz paip 23/8 dan lebih besar dinyatakan sebagai integer dan pecahan; Saiz paip lebih kecil daripada 23/8 dinyatakan kepada tiga tempat perpuluhan . saiz ini menggantikan "penamaan saiz" dan "penamaan saiz nominal" yang digunakan dalam edisi sebelumnya spesifikasi ini. Penggunaan dalam Jadual 4, 5, dan 6A .
PIP PSL I boleh dibekalkan dalam saiz dari 0.405 hingga 80.
Paip PSL 2 boleh dibekalkan dalam saiz dari 4 '/2 hingga 80.
Keperluan dimensi pada benang dan thread gages, ketetapan mengenai amalan gaging, spesifikasi dan pensijilan gage, serta instrumen dan kaedah untuk pemeriksaan benang diberikan dalam standard API 5b dan boleh digunakan untuk produk berulir yang diliputi oleh spesifikasi ini .
